【維修篇】一張圖教你破解多路閥手柄漏油

（一）故障現象



多路閥手柄漏油



（二）故障分析與診斷

多路閥手柄處密封是O形圈回轉密封。當O形圈用于回轉密封時，在接觸處會產生摩擦熱，溫度不斷上升，在接觸處出現斷油現象造成磨損和老化，且處于拉伸狀態的橡膠遇熱發生焦耳效應，反復循環，加劇橡膠老化龜裂和磨損，導致密封失效，產生泄漏。







（三）故障處理

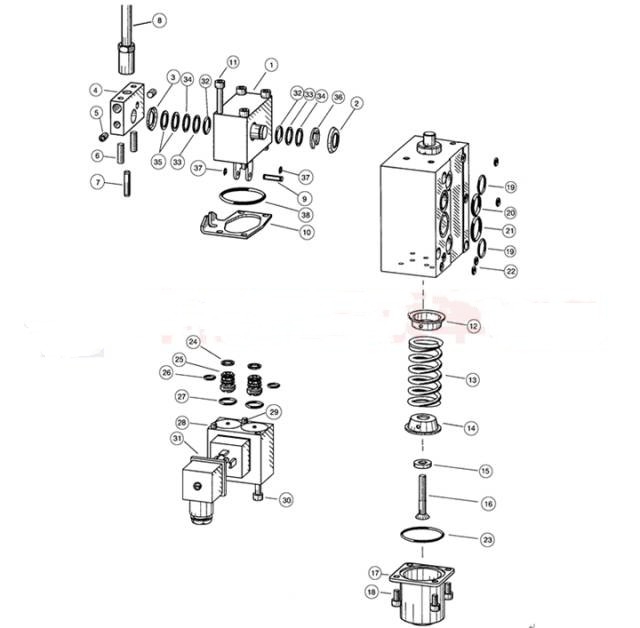

多路閥手柄漏油時，需更換O形圈。手柄結構圖如下圖所示。按以下步驟更換O形圈：

1. 將螺栓11卸下，再卸下2個彈性擋圈37，取下銷軸9，將多路閥手柄座拿下；

2. 取下銷軸7，將操縱桿整塊取下；

3. 用螺絲刀將手柄座上的軸端端蓋2、3，墊圈35，彈性擋圈36，擋圈33、34取下；

4. 將O形圈32（12.42×1.78）取下，更換同型號或尺寸接近的O形圈。



（四）小結



為防止多路閥手柄漏油，還要注意，操作時動作不宜過猛，避免O形圈線速度過大。加快O型圈的磨損。最后需要提醒的是，O型圈最好用原裝的或購買質量好一點的。
