O型圈尺寸與溝槽尺寸對照表

O形圈靜密封可分徑向安裝和軸向安裝：

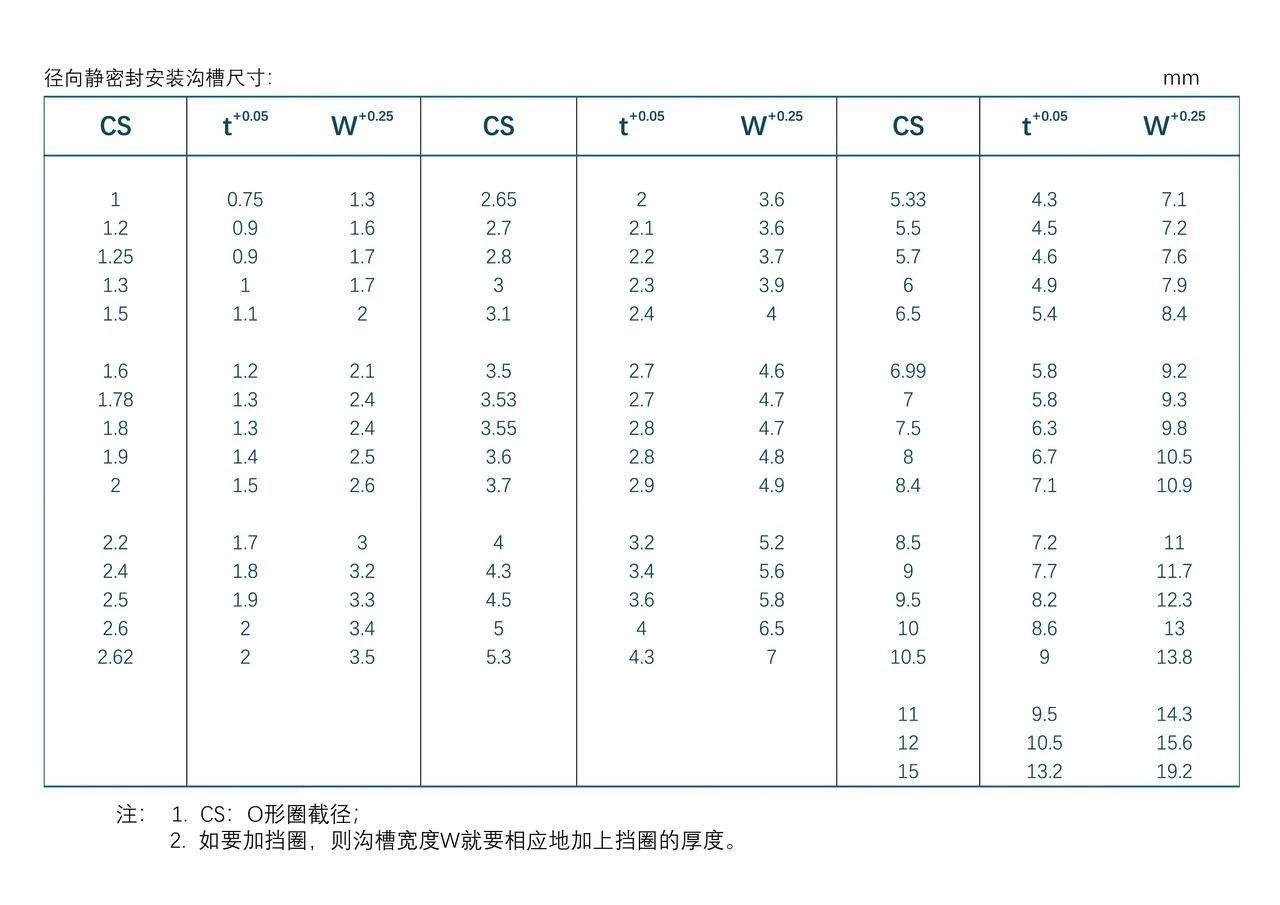

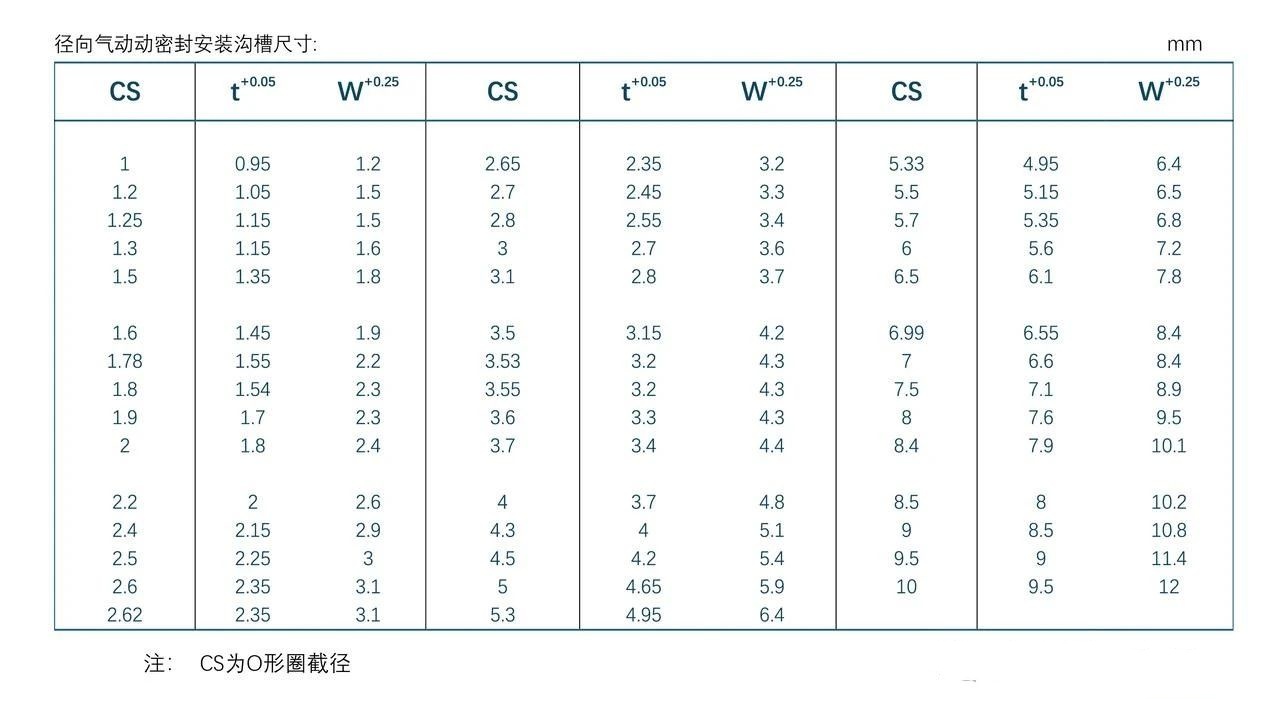

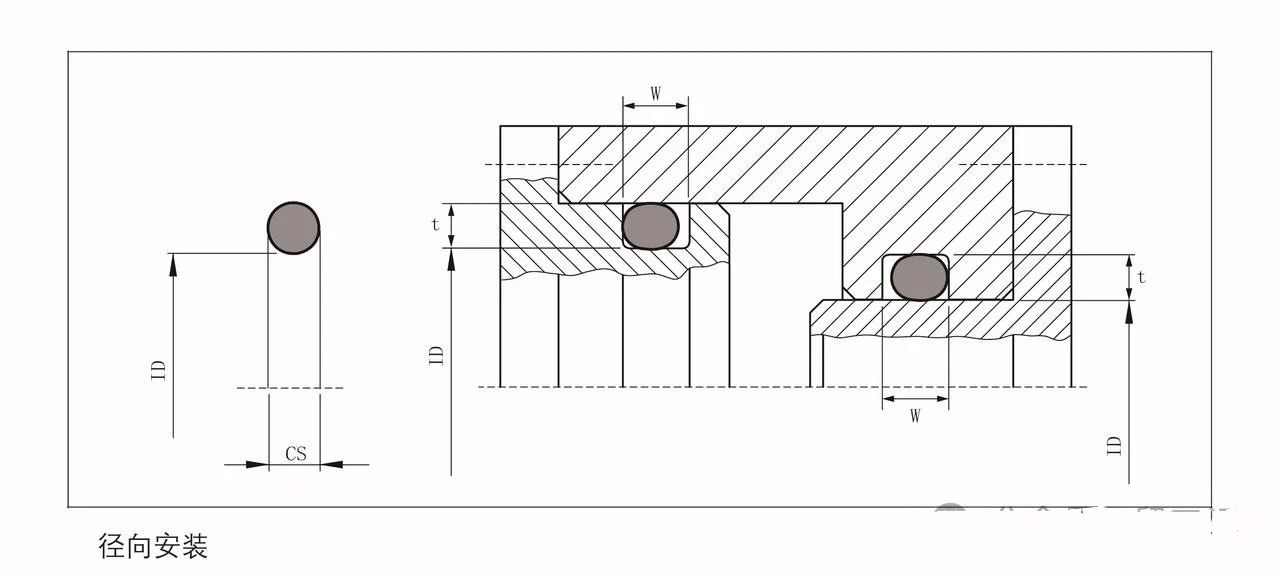

徑向安裝——O形圈安裝后其截面是徑向的變形

徑向孔密封——安裝溝槽在軸上，O形圈內徑等于或略小于溝槽底徑；

徑向軸密封——安裝溝槽在內孔，O形圈內徑和被密封軸徑盡可能接近；

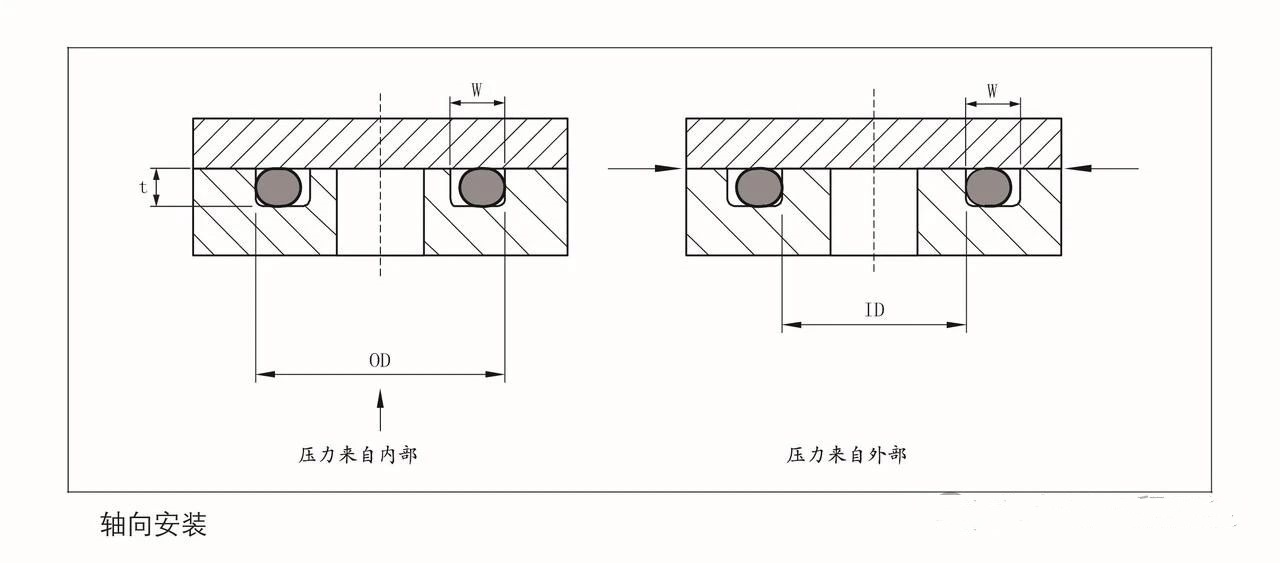

軸向安裝—O形圈安裝后其截面是軸向的變形

壓力來自內部——O形圈外徑與溝槽外徑基本接近或者大于1~3％；

壓力來自外部——O形圈內徑與溝槽內徑基本接近或略小，但不超過6％；
