液壓馬達的公差分析
液壓馬達的裝配過程是其生命周期中極其重要的一個階段。裝配質量的好壞可以影響著液壓馬達的性能與效率，而在整個階段中，裝配公差又直接決定著液壓馬達的裝配成功率以及經濟性。因此，為了獲得理想的結果，設計者必須深入研究液壓馬達裝配階段的公差問題，從而提高液壓馬達性能，降低成本。
為什么要對液壓馬達公差進行分析?
一般的裝配就是指將實際零件進行組裝安排的過程，裝配結束后，可以利用真實的液壓馬達來實現產品的檢驗和評價。在此之后，任何對于液壓馬達的改動，都需要重新對零部件進行設計與制造。因此，如果液壓馬達裝配公差設計得不合理，不僅不能滿足裝配準確度的要求，而且也會導致返工或修改，使得裝配成功率降低，浪費大量人力、時間等，甚至?xí)绊懸簤厚R達的安全使用與使用壽命，所以要對液壓馬達進行公差分析。
公差分析，不僅可以用于分析裝配尺寸鏈的公差，同時也可稱為公差累積分析，是在裝配體零部件的結構和尺寸變動范圍都已明晰的情況下，計算封閉環的尺寸范圍，它初始以二維圖樣為基礎，利用尺寸鏈和公差帶進行計算。這種傳統的計算手段與方法，不僅工作量龐大、效率低，而且校核起來也十分困難，因此需要對計算方法進行優化。
公差分析有極值法和統計法。統計法以概率論為計算的數學理論依據，針對組成環的分布特征，進行計算分析封閉環尺寸，與極值法相比，更具有實際性。
本文研究的是有關形位公差的具體公差分析，利用公差原則來處理形位公差和尺寸公差之間的關系、通過使用極值法、蒙特卡洛法進行分析比較，在此過程中對于結果采用“3σ”原則。
理 論 分 析
裝配公差分析時，如果是想要將形位公差作為組成環的一部分，就需要學會處理形位公差與尺寸公差的關系。
公差原則主要是用來分析形位、尺寸在尺寸鏈中的關系，準確地說，是利用相關原則來解決二者之間的關系。公差原則包含獨立原則、包容原則、最大實體原則和最小實體原則。它們利用被測要素所要按照的界限不一樣而進行辨別。
包容原則用于確保孔、軸之間的相互配合，它對于公差配合的要求是很高的。包容原則利用最大實體界限末分析孔、軸的配合所要的間隙或者過盈情況。形位公差不會對封閉環有著影響，在尺寸鏈的建立過程中，只需知道裝配零部件的尺寸及公差，其對應的形位公差不需要放入尺寸鏈中。
獨立原則是指圖樣上的相關公差都是各自獨立的，它們之間沒有相互關系，只要實現規定的要求即可。由于沒有其特有的符號,一般情況如果沒有標注其他原則，就可以認為是根據獨立原則。尺寸公差只影響實際尺寸的改變，它將尺寸限定在確定的極限范圍內，影響不到形狀和位置公差。形位公差可以影響到零件的形狀和位置，但和尺寸公差沒有關系。在進行尺寸鏈的計算分析中，不僅要將尺寸公差放人其中，還需要將形位公差也作為尺寸鏈的一部分進行計算。
當零部件按獨立原則進行設計分析時，形位公差上、下偏差如果是對稱的，那么就可以將它作為增環或者說是減環，它們對封閉環的影響水平是一樣的，它們的尺寸表示為0±T(其中T為封閉環公差)。
計 算 方 法
對于公差分析來說，可以選擇兩種方法來進行計算，第一種是極值法。極值法以零部件的完全互換性為出發點來進行分析計算，是利用各個組成環尺寸的最大值、最小值來求解封閉環的計算方式，即只分析組成環都是極限偏差值的情況。只要組成環的公差在允許的尺寸范圍里，那么產品就是符合規范的。

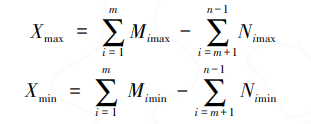

極值法計算公式：
式中：Mi為增環尺寸;Ni為減環尺寸;m為增環數;n為總環數，由。上式得封閉環的極值公式如下：
極值法，是一種比較直接的計算方法，是指組成環尺寸都是處于最大或者最小極限值的情況。在尺寸鏈計算中，極限法能夠完全保證產品的使用要求與規范。極值法考慮的極端情況，在試驗中出現的概率幾近為0。
使用極值法進行公差分析，會使零部件加工成本變大，經濟性和實用性不是很好。極值法雖然簡單準確，但也需要分析其適用范圍和利害關系，因此極值法不是最優的方法。它可以應用于那些加工公差等級要求高、生產經濟性差的重要產品中。
蒙特卡洛法是以概率論為數學理論基礎，通過對隨機變量進行大量的統計實驗，模擬隨機數據來求解問題的數值方法。
在機械加工中，生產加工出來的液壓馬達零件尺寸公差都根據正態分布。正態分布N(μ，σ)的隨機數與[0，1]均勻分布的隨機數可以相互轉換，假定在[0，1]上，有2個組成環尺寸(公差)的隨機數R1、R2它們相互獨立，則滿足N(0，1)的組成環尺寸的隨機數R1、R2為：
相對應的正態分布N(μ，σ)上的隨機數T1、T2為：
當組成環的尺寸出現極值時，所求的封閉環尺寸也是極值。想要避免小概率事件的出現，就要對封閉環尺寸進行處理，選擇采用“3σ”原則，即對于隨機數不在(μ-3σ，μ+3σ)區間的值進行舍去。封閉環公差為：
式中A0max、A0min為封閉環極限值。
通過仿真分析后可以看出，液壓馬達中的形位公差對其封閉環公差影響較大，在實際液壓馬達裝配中，如果需要精確地進行分析計算，考慮形位公差的影響是很有必要的。如果沒有將形位公差放入尺寸鏈的計算當中，求得結果也只是估算值，只有考慮分析了形位公差后，計算結果才會更加接近實際。同時引入了“3σ”原則，使得到的公差精度更高。
